濕式筒式磁選機排礦裝置，通常我們稱之為炮筒，顧名思義，因其像大炮的炮筒而得名。在實際生產過程中排礦裝置位于精礦口和尾礦口部位，將精礦和尾礦從磁選機槽體底部排出來，從而完成磁選過程。排礦裝置在濕式筒式磁選機結構上屬于輔助性的結構，礦物通過磁筒磁系磁選過之后，進入到精礦槽中，尾礦落入尾礦槽，隨后排礦裝置將精礦尾礦排到預定好的地方，收集精礦和尾礦。

一、濕式筒式磁選機排礦裝置結構及特點

1、濕式筒式磁選機排礦裝置分精礦炮筒和尾礦炮筒，根據他們的粗細就可以辨別出來。排礦裝置結構上看，主要分三部分，槽體接口和排出口，排礦裝置內部螺旋結構以及動力部分。首先，槽體接口與排礦口，槽體接口與槽體精礦或尾礦接口相連，結構大小相同。

排礦接口與槽體緊密相連，精礦或尾礦進入排礦裝置之后，排礦裝置內的螺旋排礦結構，隨著動力的運轉做向上旋轉運動，將精礦或者尾礦排出，從而實現排礦的目的。排礦裝置內的螺旋結構猶如一個螺旋的樓梯，精礦或者尾礦就像上樓梯的人一樣，慢慢上到高處。

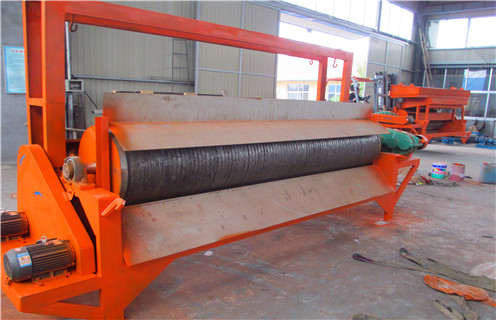

2、而且我們知道要想實現結構、裝備的運行，沒有動力裝置是不可能的。就好比車沒有發動機不能奔跑一樣。濕式筒式磁選機的排礦裝置尾部有一臺電機和減速機。電機的目的就是提供動力，而減速機的目的就是控制轉速大小，將其控制到合理動力上。排礦裝置動力系統結構如下所示：

3、通過上述對濕式筒式磁選機排礦裝置結構的介紹，相信大家對于排礦裝置有了初步認識，排礦裝置，意義在于將礦物從槽體排出，并進行收集，便于后期的精礦和尾礦處理。如果不使用這一排礦裝置，礦物直接從槽體下部排出，不僅會造成槽體下部礦物堆積，而且會造成尾礦和精礦混合，不利于后期處理。
